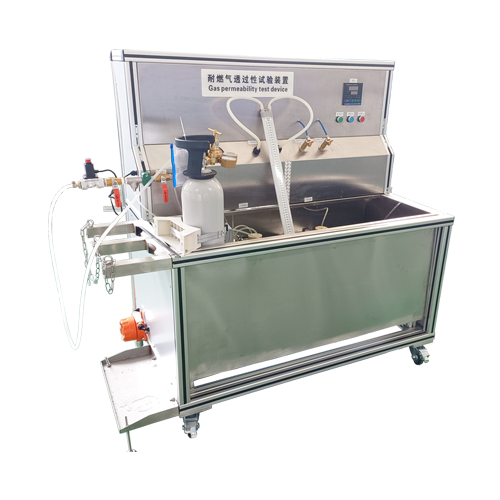

​该设备是用于橡胶复合软管的耐燃气透过性能测试，通常涉及使用专门的测试设备和方法，从而评估橡胶软管在燃气环境下的密封性能。

一、耐燃气透过试验装置试验方法：

选取长约 900mm的软管做试样，一端用塞子堵上，另一端接在平底烧瓶内通过瓶塞的玻璃管上。在200kPa气压的条件下，检查连接部位和塞子在水中有无泄露现象后。擦干试样表面及其他部分的水分,再将瓶塞及试样重新塞在烧瓶上，此时应注意不要将试样弄折。

吸气器中注满浓度为20%的食盐水，向水柱压力计里注人燃气饱和蒸馏水。将恒温水槽调节到（35.0±0.2）℃，至少经过2h后，用真空泵抽出试样内的空气，然后用燃气瓶供给气体(浓度为98%的丙烷)，使试样内部的压力保持水银压力计在60kPa、在关闭节门的情况下，因气体的透过，水柱压力计的水平面会发生变化，打开节门，让吸气器内的食盐水流人量简中,通过这种方法，使水柱压力计的水位相等。

通过量筒测量的食盐水的体积，就等于由试样内透过的燃气体积的量。试验开始后的22h节门是打开的，之后关闭节门，测定从第24h到第30h这6h内的燃气透过量，用每小时的透过的毫升数(m1./h)来表示。

二、耐燃气透过试验装置参数：

1.恒温水槽1台，温度范围（35±0.2）℃；

2.平底烧瓶1套（不少于2个，容量≥10000mL，φ50mm）；

3.吸气器1套；

4.水柱压力计1套，允许偏差：±5kPa；

5.量筒1套，容量不低于100mL；

6.丙烷气瓶1个，容量不低于5L，含减压阀、压力表等；

7.能监控燃气测试过程中产生泄漏，配备燃气报警器、燃气紧急切断阀。
